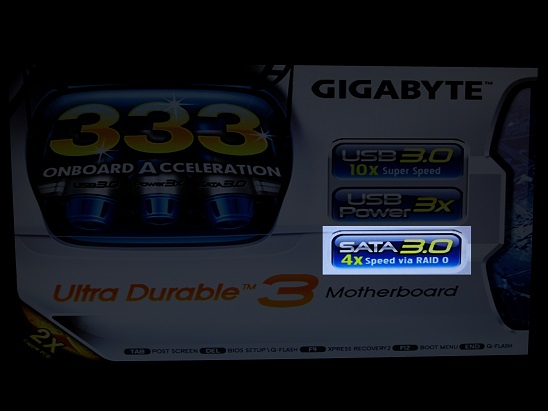

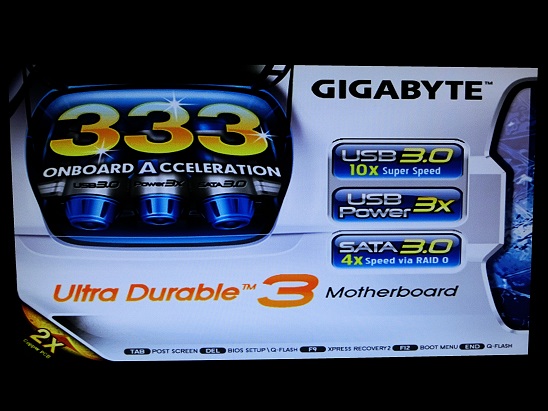

再起動する際に出るマザーボードのロゴ。
普段はあまり気にしていなかったが
ふと、ある文字が引っかかった。




( ﾟдﾟ)・・・(つд⊂)ｺﾞｼｺﾞｼ (；ﾟдﾟ)

SATA3.0…




急いで電源切ってPCケース開けて確認してみると

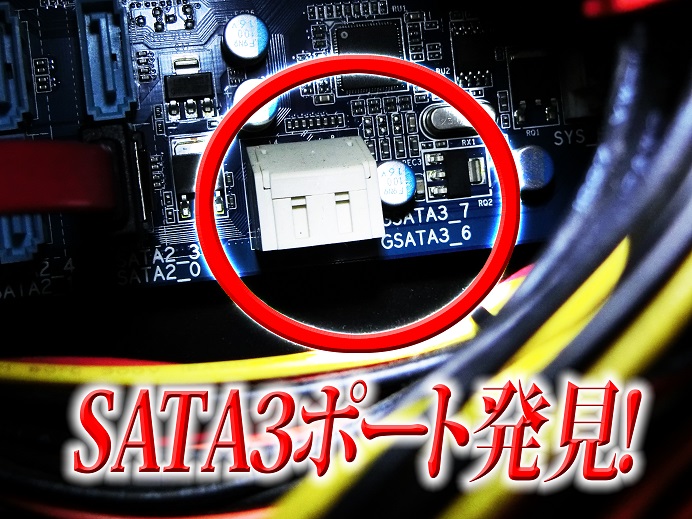

SATA3ポート発見！

やべー、もう少しで増設ボード注文するとこだったよ～

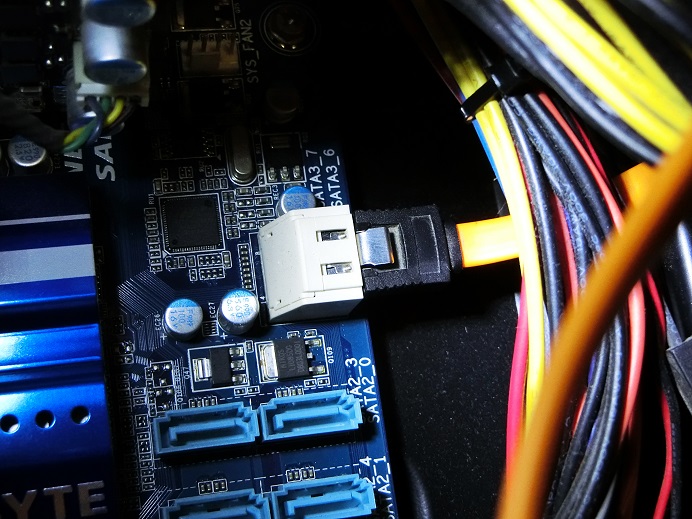

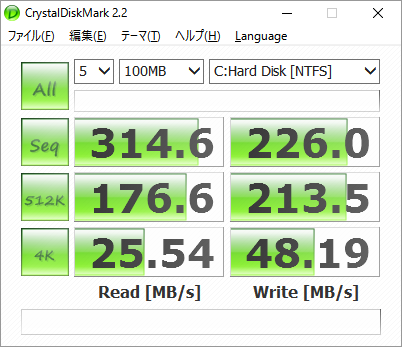

早速繋ぎ変えて転送速度を計ってみる。

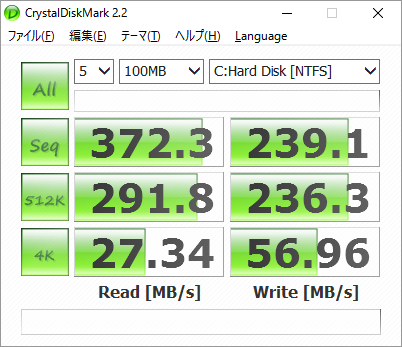

おおっ、300MB/s台が出た！
けどチップセットのSATA3なら500MB/s近い数値が出るはず。

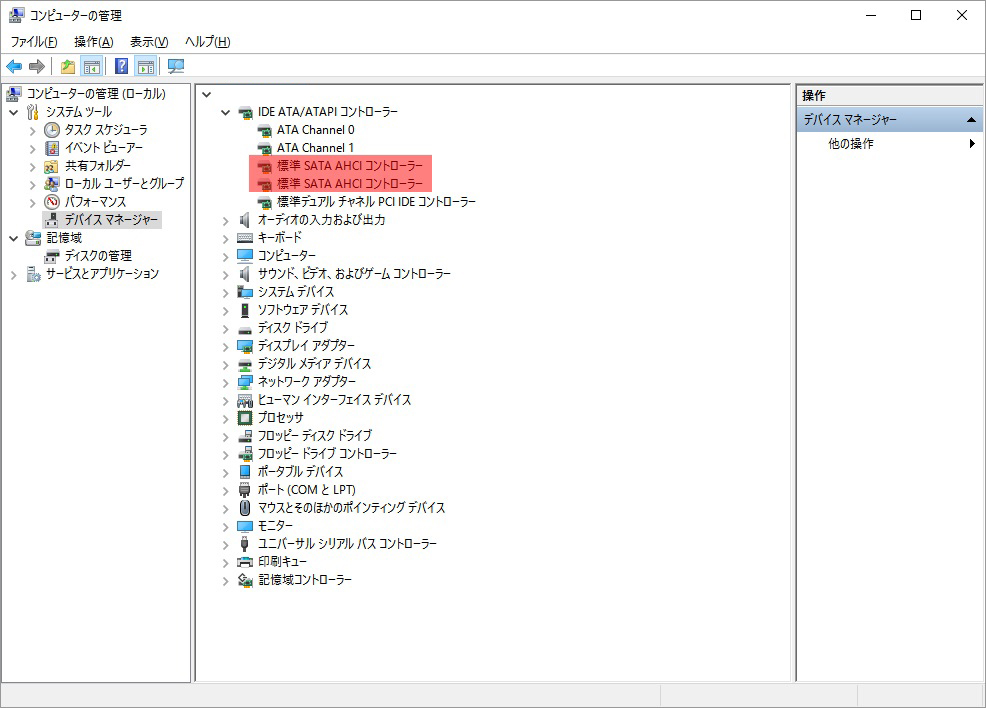

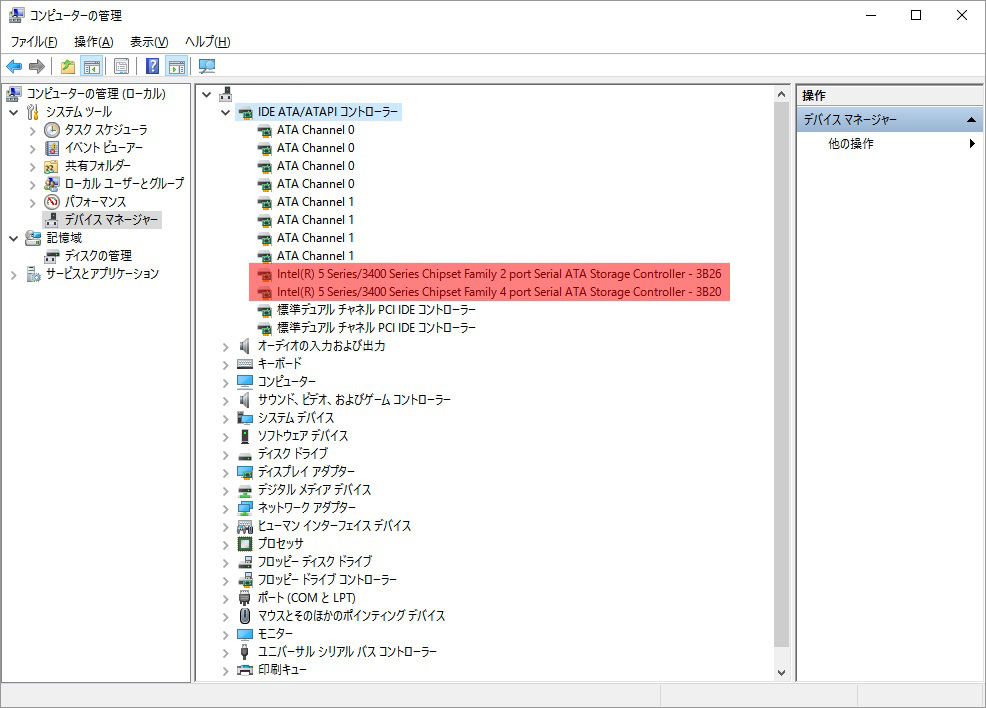

デバイスマネージャーを確認すると
接続がIDEモードになってた。




レジストリ書き換え>BIOSでIDEからAHCIに変更で
AHCIモードに変更完了！




400MB/sに迫る数値が出た！

でも500MB/sにはまだまだ遠い。
いろいろ調べてみるとGSATAというGIGABYTE独自の仕様で
PCI Express x 1に繋がってるみたい。

PCI Express x 1は1レーンの理論値が500MB/sなので
実測は370～380MB/sだそうな（納得）




おまけ

現在、寿命は100%です！

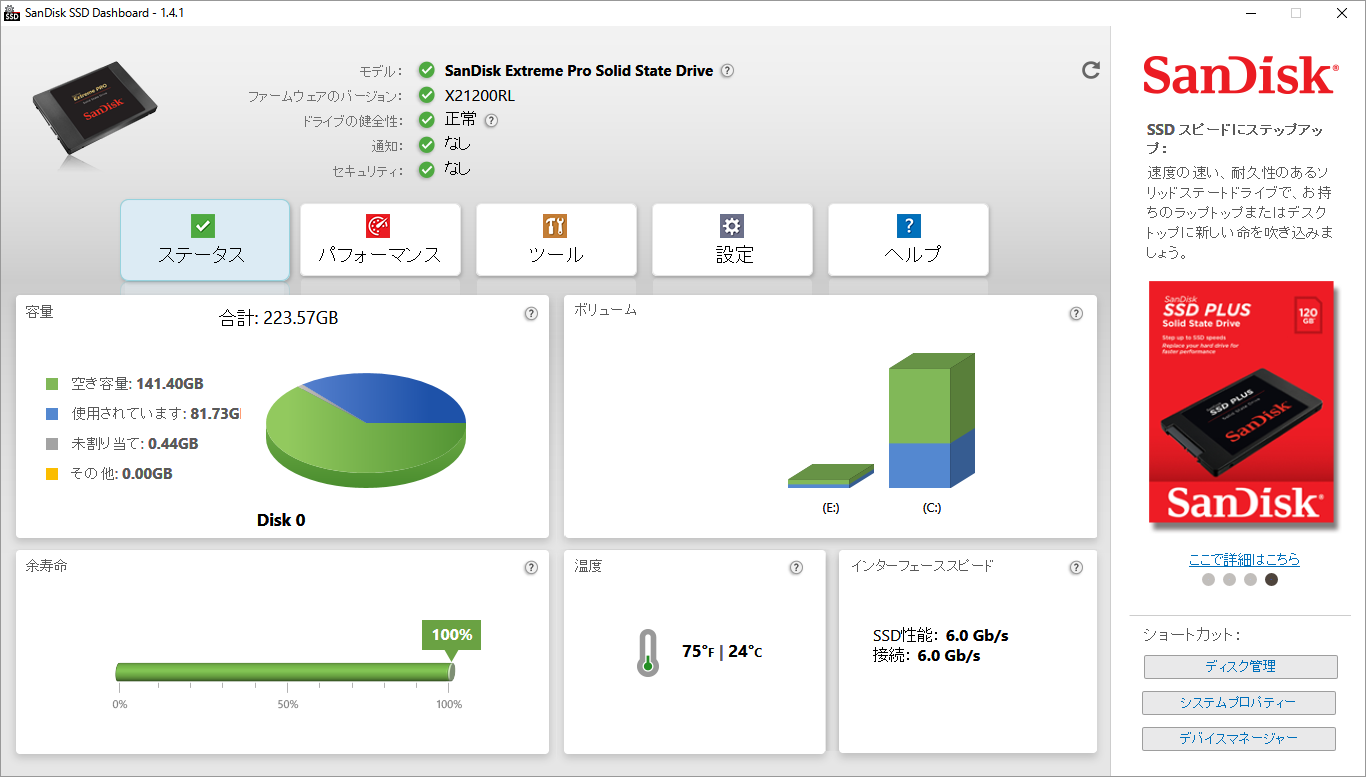

これはSanDiskの「SSD Dashboard」というソフトウェア。

SSDの寿命を見れたり、温度、容量の確認もでき
ファームウェアのアップデートも出来るんですごい便利。

SanDisk SSD

変換マウンタ

SATA3ケーブル

■関連記事（メインPC）
（1）～確認編～
（2）～SSD選び編～
（3）～SSD取り付け編～
（4）～クローン作成編～
（5）～転送速度確認編～
（6）～急転直下編～
（番外編）HDDの転送速度を計ってみた

■関連記事（サブdynabook）
（1）～確認編～
（2）～インストールメディア作成編～
（3）～SSD取り付け編～
（4）～win10クリーンインストール編～
（5）～転送速度確認編～
（番外編1）～ネットブックでSamsung Magicianを使う方法～
（番外編2）～Samsung SSDの重さを量ってみた～

[1回]

先日、win10のアップデートを行った（バージョン1511 10586）
すると唐突にブルースクリーンになり
CRITICAL_STRUCTURE_CORRUPTIONのメッセージが出るようになった。

SSDに換装したばかりで
初期不良か？！と内心焦ったが
調べてみると原因が判明…



DiXiM BD Burner 2013

こいつが原因。
アンインストールすると症状がピタッと収まった。

このソフトが悪いわけではないが
win10のアップデートで不具合の原因となってしまったようだ。

　■追記
　　アンインストール後、再度インストールして
　　録画番組のダビングは問題なく出来た。
　　ただしその後、またブルースクリーンが発生。

　■追々記
　　DAEMON Tools Liteで
　　マウントした際にも同様の現象が発生。
　　インストールしてるだけなら問題ない模様。

　■追々々記
　　win8から標準でマウント出来るようになったが
　　そちらでマウントしても同様の現象が発生した。
　　ソフト云々という前にマウントするという行為がダメな模様。

　■追々々々記
　　1日がかりの作業になったが
　　win10のクリーンインストールに踏み切った。

　　そして新事実が発覚。
　　マウントする行為がブルースクリーンに繋がると思っていたが
　　どうやらメディアの再生にArcSoft TotalMedia Theatre 5という
　　ソフトを使うとダメな様だ。

　　マウント＋ArcSoft TotalMedia Theatre 5＝ブルースクリーン発生
　　マウント＋VLC Media Player＝問題なし

参考になれば。



あとはアップデート後に
CCleanerとRealPlayerが勝手にアンインストールされていて
フォルダツリーの同期が解除、削除の確認メッセージが非表示
サムネイル表示の無効など設定関連がリセットされてたり
ウィンドウがクラッシュ（応答なし）することも稀にある。

win7からのアップグレード組なので
PC本体、周辺機器にも古い物があり
必然的にドライバ周りもwin10に対応してないケースが多いから
挙動が不安定になるのは致し方ないことなのか。



■関連記事（メインPC）
（1）～確認編～
（2）～SSD選び編～
（3）～SSD取り付け編～
（4）～クローン作成編～
（5）～転送速度確認編～
（6）～急転直下編～
（番外編）HDDの転送速度を計ってみた

■関連記事（サブdynabook）
（1）～確認編～
（2）～インストールメディア作成編～
（3）～SSD取り付け編～
（4）～win10クリーンインストール編～
（5）～転送速度確認編～
（番外編1）～ネットブックでSamsung Magicianを使う方法～
（番外編2）～Samsung SSDの重さを量ってみた～

[0回]

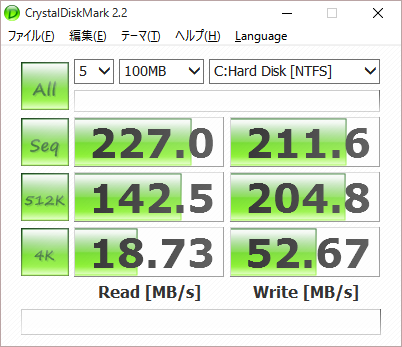

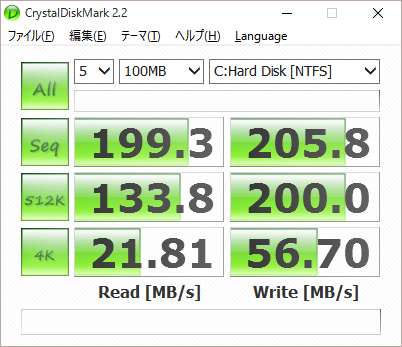

まずは「HDD + SATA2」の転送速度。




そして「SSD + SATA2」の転送速度。

約2倍の転送速度になり
体感的にも起動、終了が明らかに速くなったことが分かる。

しかしSSDのMAXは500MB/sオーバーなので
潜在能力の半分も出し切れてない。

なので
SATA3の増設ボード買うことを決めました！

エアリア SATA増設ボード

玄人志向 SATA増設ボード

さて、どれにしようか…

転送速度はPCI Express x1が1レーンあたり500MB/sで
SATA2が300MB/s、SATA3が600MB/sらしいので
SATA2以上、SATA3未満となるみたい。
（※実測値は更に低くなると思う）

win10用のドライバがあるのがベストだけど
最悪win7/8/8.1用でも動作してくれるかな（淡い期待）




おまけ

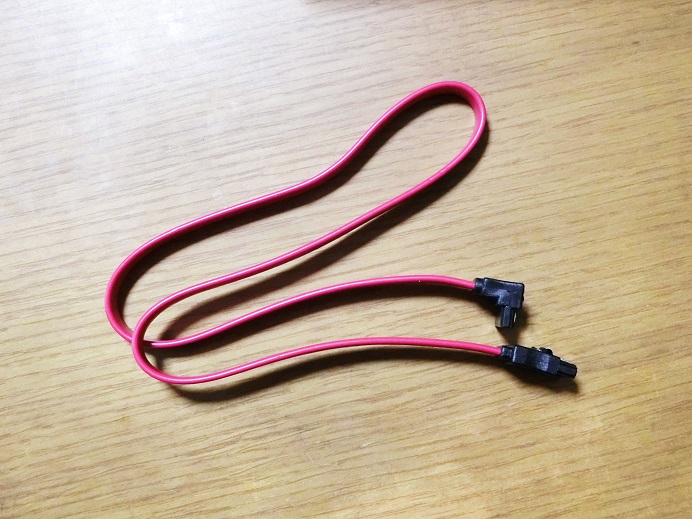

新たに安物だけどSATAケーブルを買ってきたんで
早速付け替えて転送速度を計ってみた。




ぐは！

逆に遅くなってしまった…
やっぱり安物はだめなのか～


■関連記事（メインPC）
（1）～確認編～
（2）～SSD選び編～
（3）～SSD取り付け編～
（4）～クローン作成編～
（5）～転送速度確認編～
（6）～急転直下編～
（番外編）HDDの転送速度を計ってみた

■関連記事（サブdynabook）
（1）～確認編～
（2）～インストールメディア作成編～
（3）～SSD取り付け編～
（4）～win10クリーンインストール編～
（5）～転送速度確認編～
（番外編1）～ネットブックでSamsung Magicianを使う方法～
（番外編2）～Samsung SSDの重さを量ってみた～

[0回]

SSDを取り付けてPCを起動し
ディスクの管理を開いてSSDが認識されていることを確認。
（マイコンピュータ上で右クリック>管理>ディスクの管理）
（コントロールパネル>管理ツール>コンピュータの管理>ディスクの管理）




その際にディスクの初期化を問われると思うが
パーティションスタイルはMBRを選んだ。

パーティションスタイル	ディスク容量	パーティション数
MBR	2TB以下	4
GPT	8ZB以下	128

※参考程度に

GPTの方が扱えるディスク容量もパーティション数も多いので
いいじゃんと思うかも知れないが
マザーボードがUEFIに対応していることや
起動ディスクにする場合はOSが64ビット版であることなどなど
制約が多いので2TB以下ならMBRを選んでおく方が無難と考えたわけ。




あとHDDのパーティションを4つに分けていたが
データの退避は終わっているので全て削除して1つにした。

[パーティションの削除方法]
・削除したいパーティション上で右クリック
・ボリュームの削除を選ぶ（※データも消えるので慎重に）
・パーティションが未割り当てとなる

[ボリュームの拡張]
・拡張したいパーティション上で右クリック
・ボリュームの拡張を選ぶ（※右隣の未割り当ての領域のみ拡張可能）
・パーティションが拡張される






今回クローン作成には
「EaseUS Todo Buckup」というフリーのソフトを使った。
（無料ダウンロード>メールアドレス入力>DL）

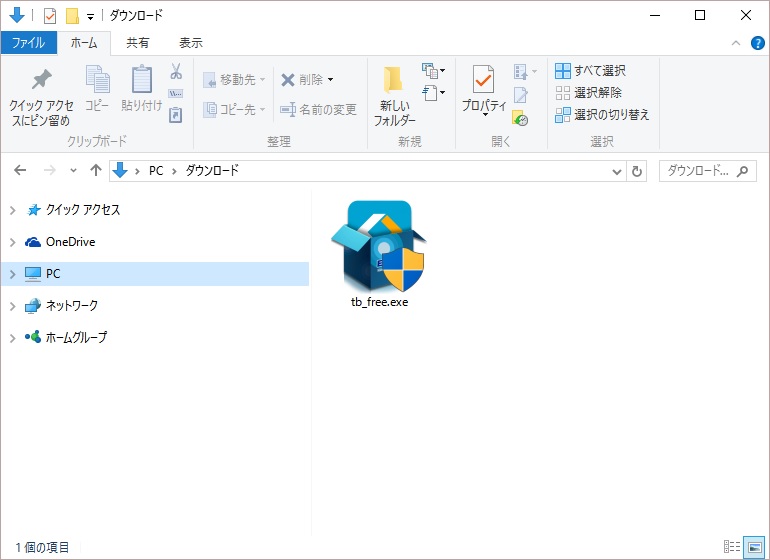

DL（ダウンロード）が完了したらソフトを起動する。

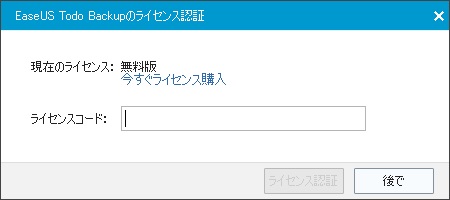

ライセンス認証はスルー（後で）でOK。

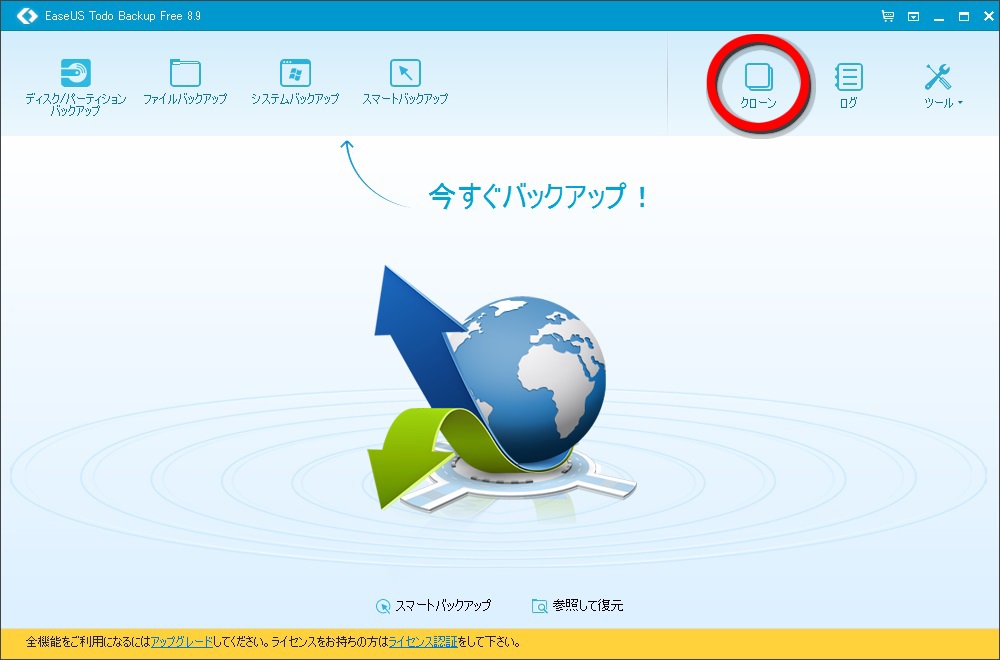

クローンを選ぶ。

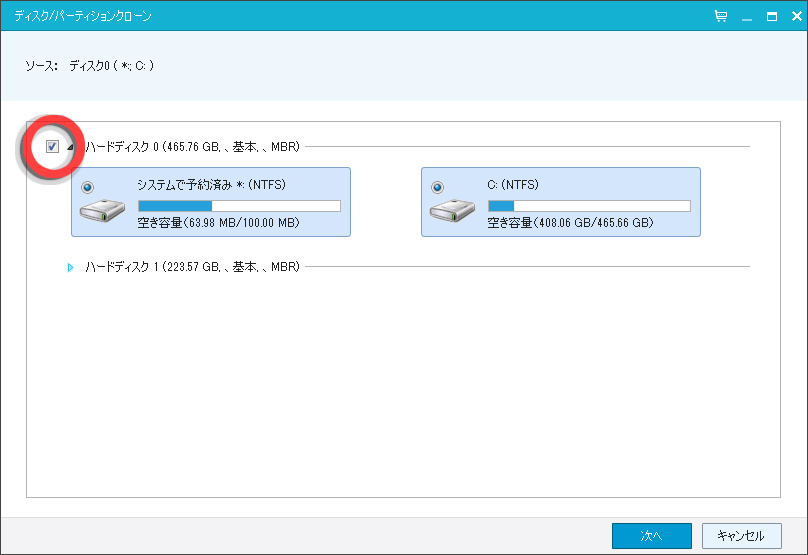

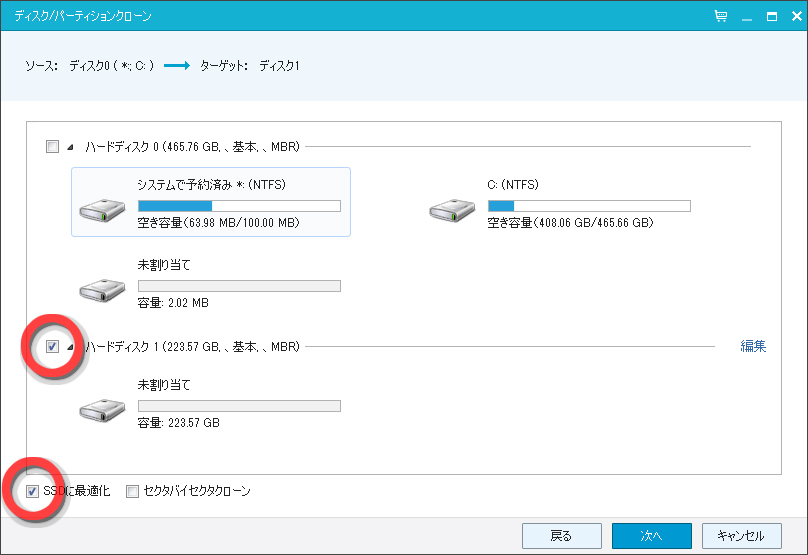

クローン元のハードディスクを選ぶ。




クローン先のハードディスクを選ぶ。
「SSDに最適化」にチェックを入れる。

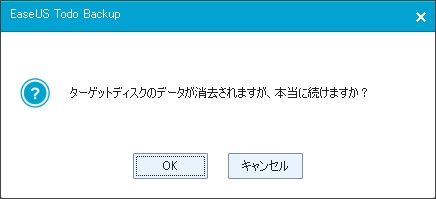

クローン先のデータを消去する確認。

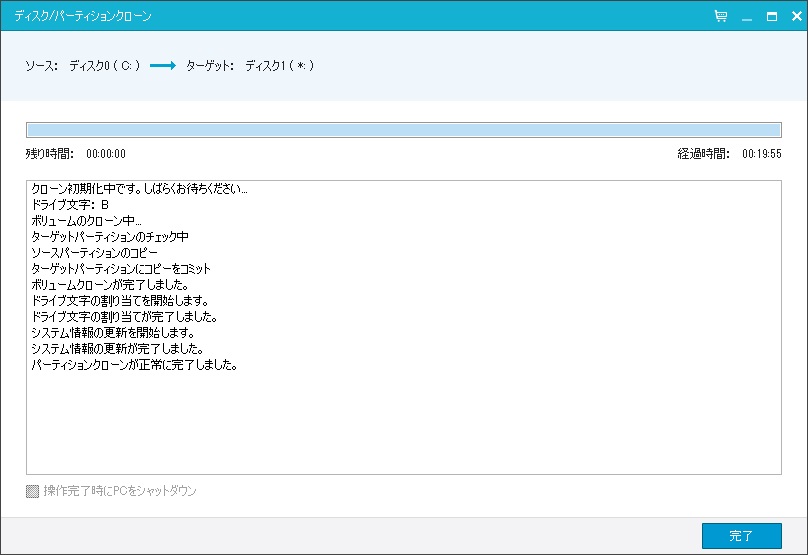

クローン作成完了！
データの退避、余計なソフト削除などで
容量を極力減らしてたため20分程度で終了。




シャットダウンして電源を切り（出来ればコンセントも）
必ずコピー元のHDDを外してから電源を入れます。

問題なくOSが起動したらクローン化成功です。
もし起動しない場合はBIOSの設定を確認するか
クローン化が正常に出来てない可能性があります。






クローン化したSSDのパーティションを見ると
システム予約済み領域が80GB超とえらいことに
（通常は100MB程度→後にwin10をクリーンインストールしたら500MBになっていた）

ここからは私の几帳面な性格の性（さが）ゆえなので
あまりおすすめはしません。

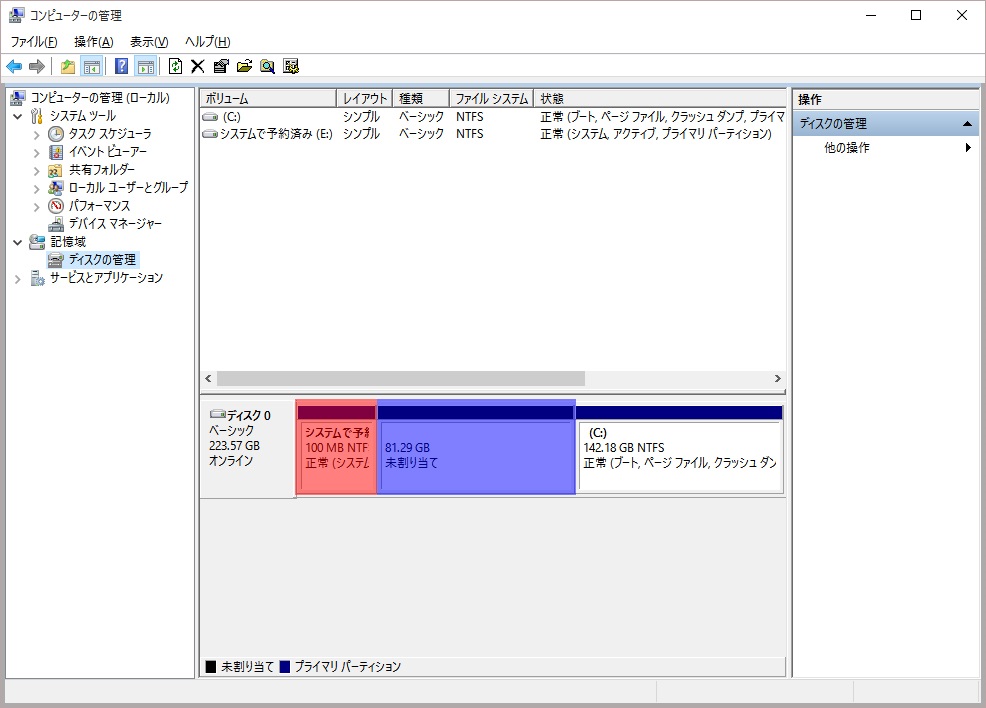

まずは「ボリュームの縮小」で
システム予約済み領域を100MBに減らす。

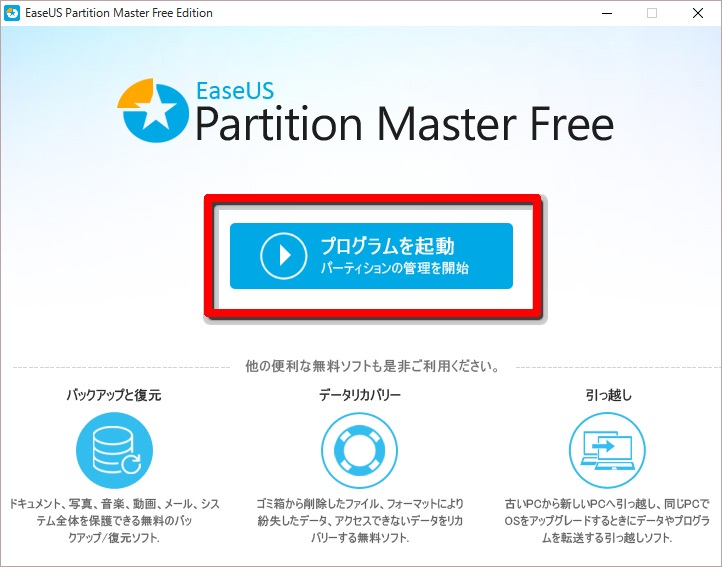

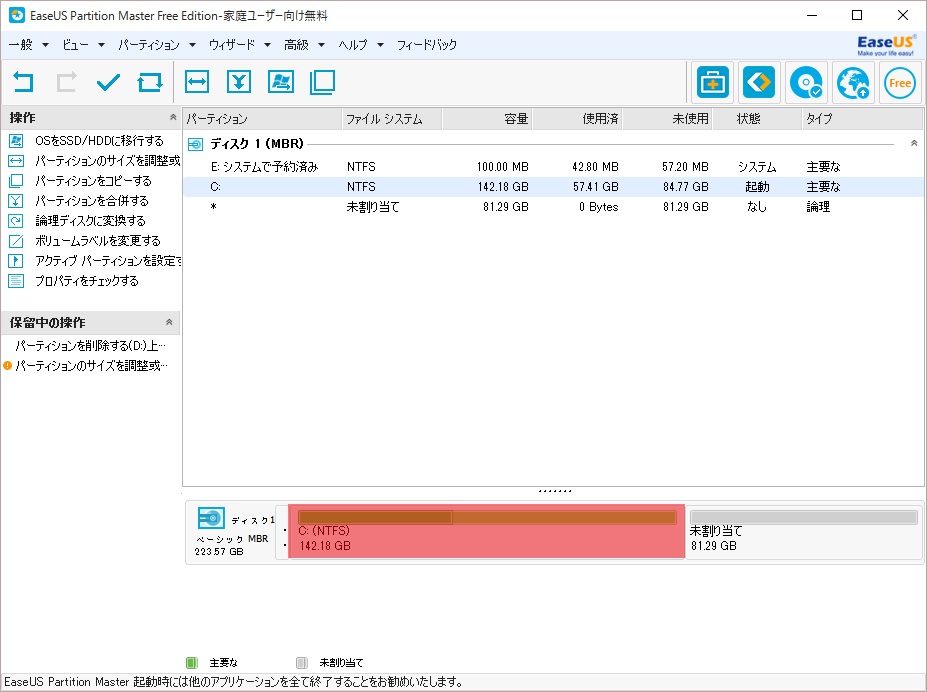

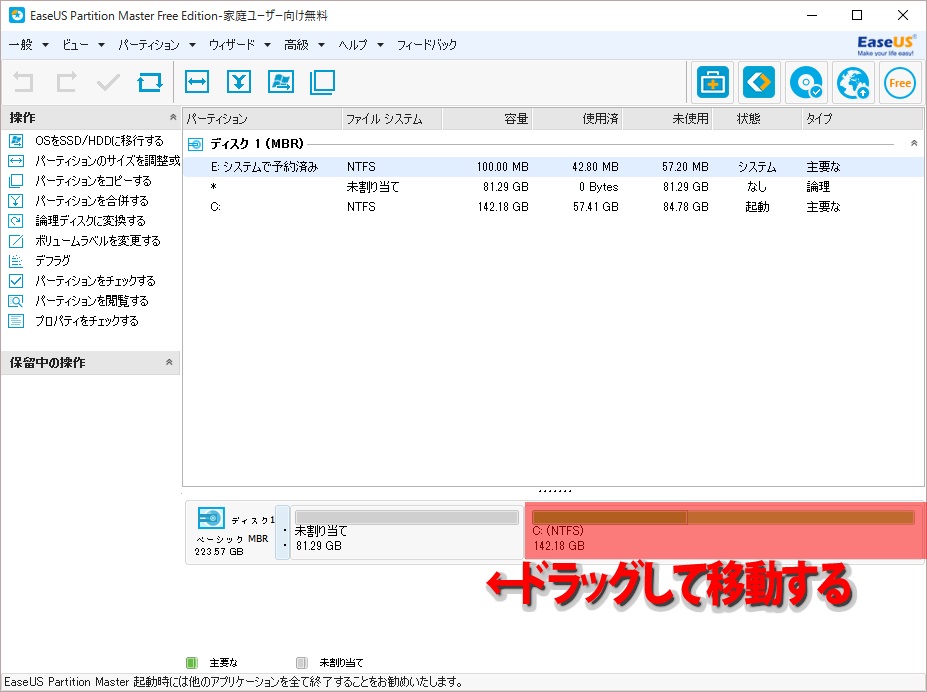

「EaseUS Partition Master」をインストールして
プログラムを起動する。




起動したら「Cドライブ」をドラッグして




未割り当てと入れ替える。

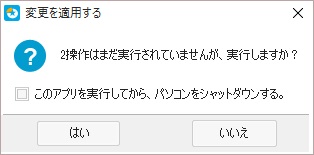

その状態のままソフトを終わらそうとすると
メッセージが表示されるので
実行するため「はい」を選択する。

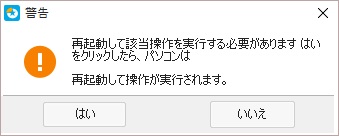

再起動を促されるので「はい」を選択する。




再起動中に処理が実行され（データの移動）

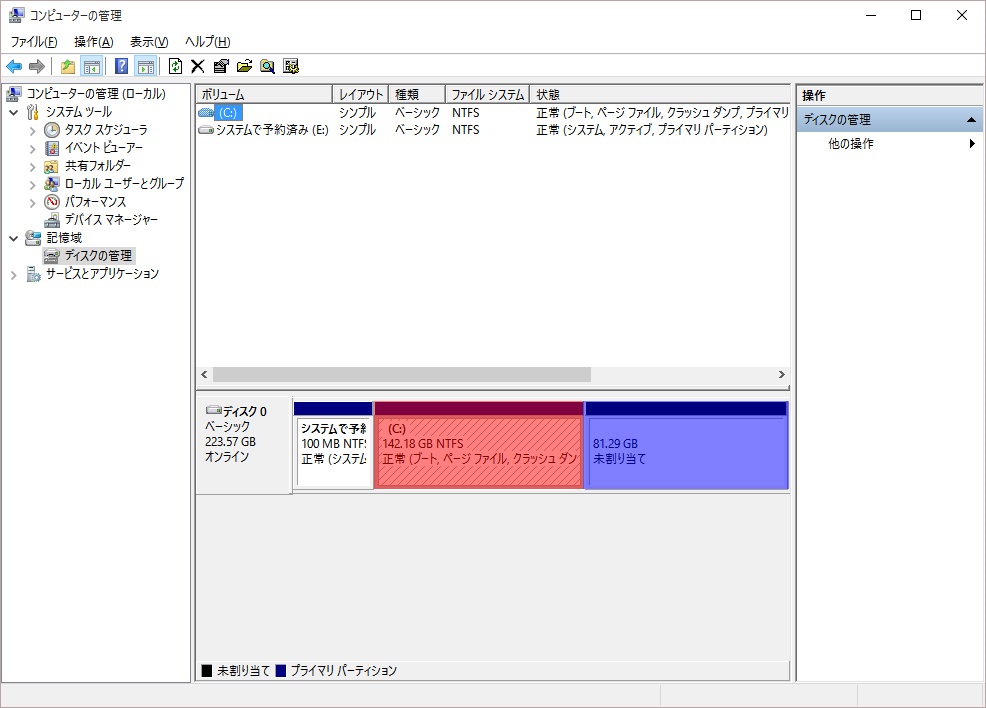

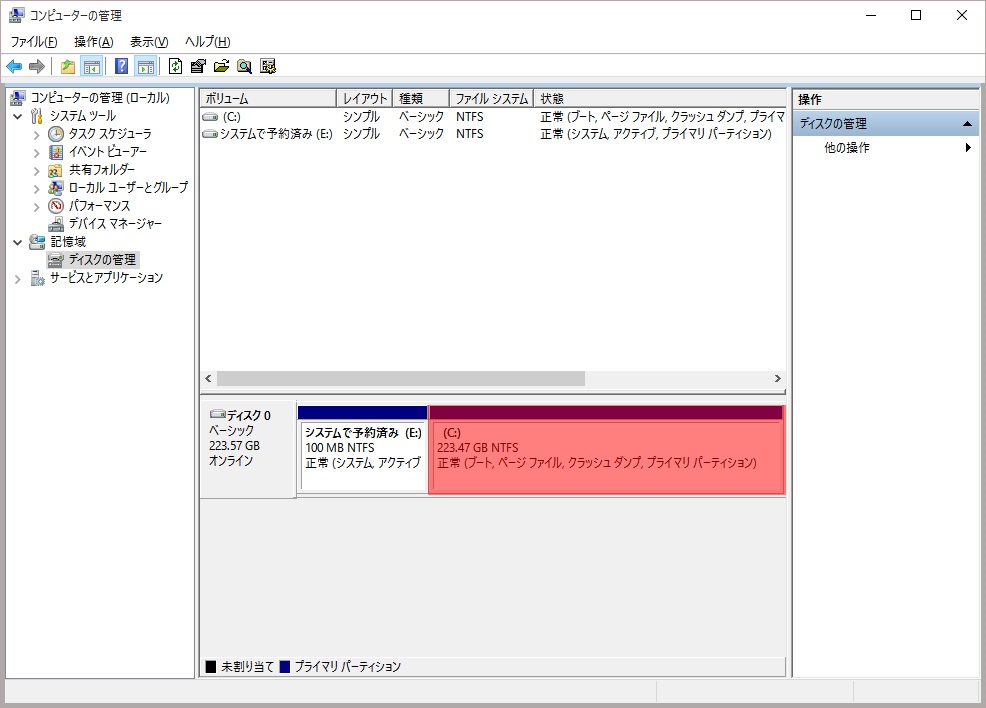

起動後、ディスクを確認すると
「Cドライブ」と未割り当てが入れ替わってることを確認。




「Cドライブ」でボリュームの拡張を行い
未割り当て領域を吸収したら完了！

あ～すっきりした（自己満）

SanDisk SSD

変換マウンタ

SATA3ケーブル

■関連記事（メインPC）
（1）～確認編～
（2）～SSD選び編～
（3）～SSD取り付け編～
（4）～クローン作成編～
（5）～転送速度確認編～
（6）～急転直下編～
（番外編）HDDの転送速度を計ってみた

■関連記事（サブdynabook）
（1）～確認編～
（2）～インストールメディア作成編～
（3）～SSD取り付け編～
（4）～win10クリーンインストール編～
（5）～転送速度確認編～
（番外編1）～ネットブックでSamsung Magicianを使う方法～
（番外編2）～Samsung SSDの重さを量ってみた～

[0回]

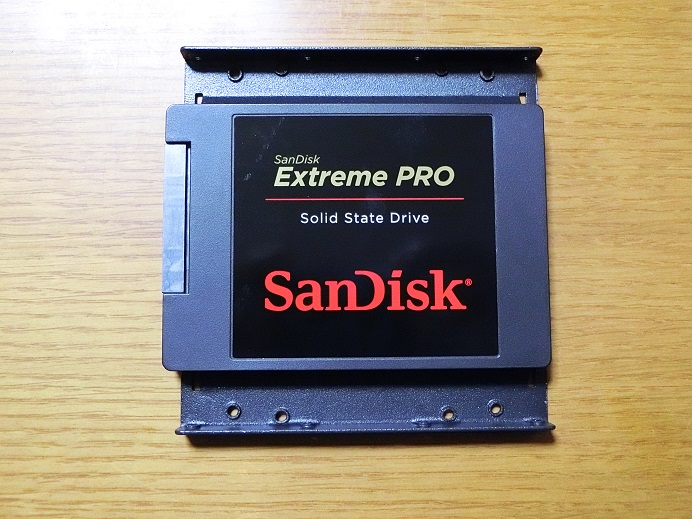

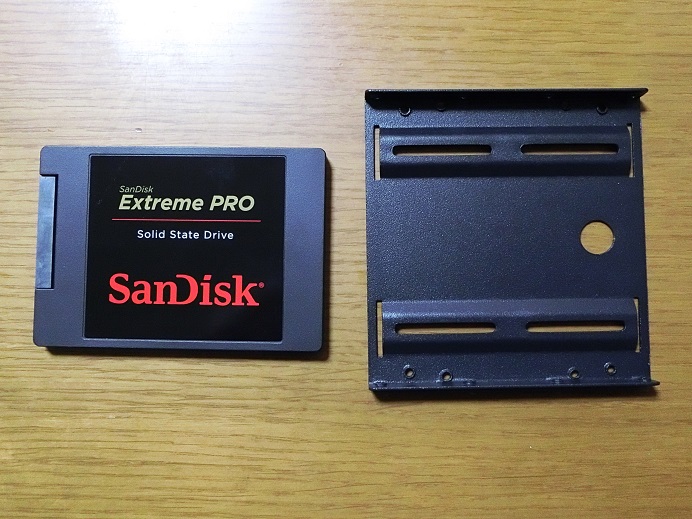

SanDisk Extreme PRO（240GB）

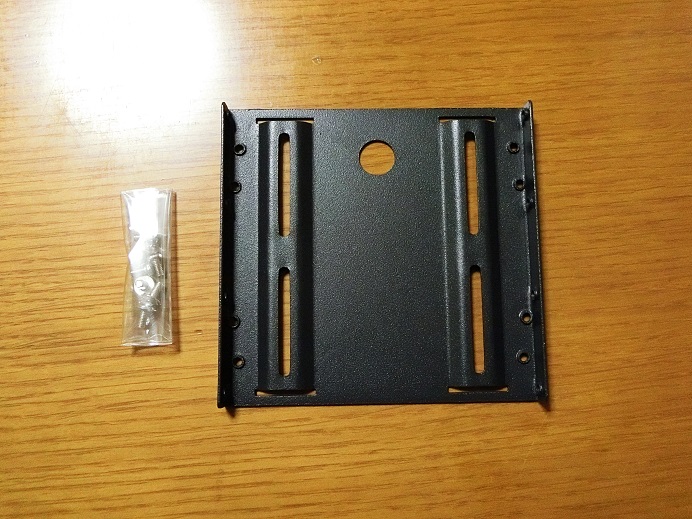

別売りの変換マウンタ。

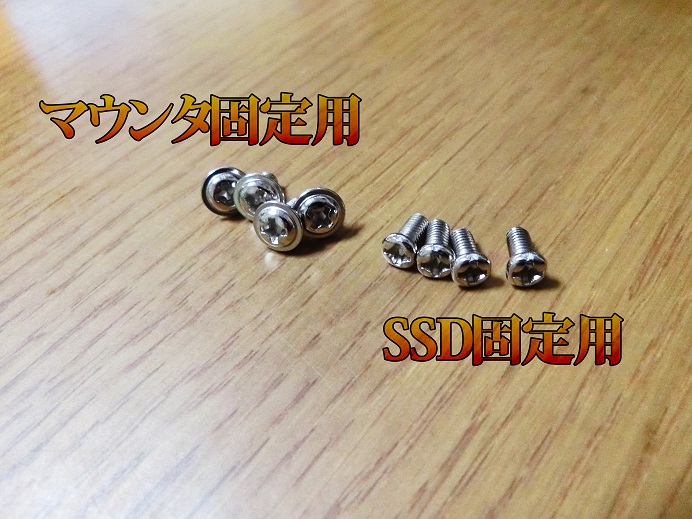

変換マウンタ付属のネジは
・SSD固定用×4
・変換マウンタ固定用×4




さて取り付け開始です。

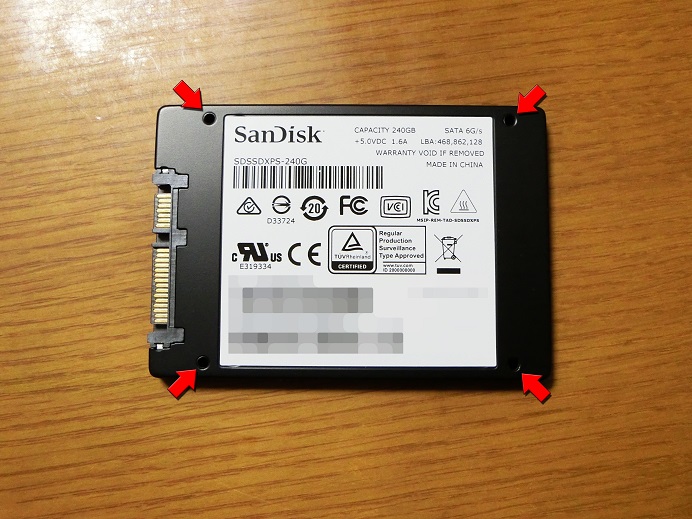

SSDの裏面に4ヵ所穴が開いてます。

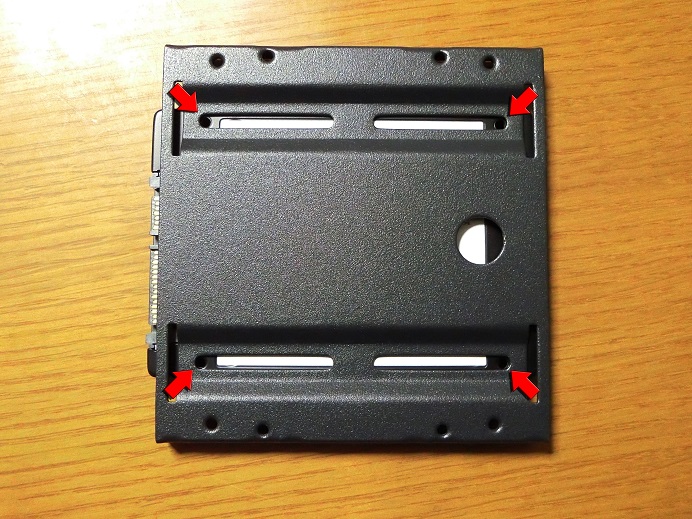

変換マウンタを重ねて穴位置を調整します。




4ヵ所ネジを締める。




SSDの固定完了です。

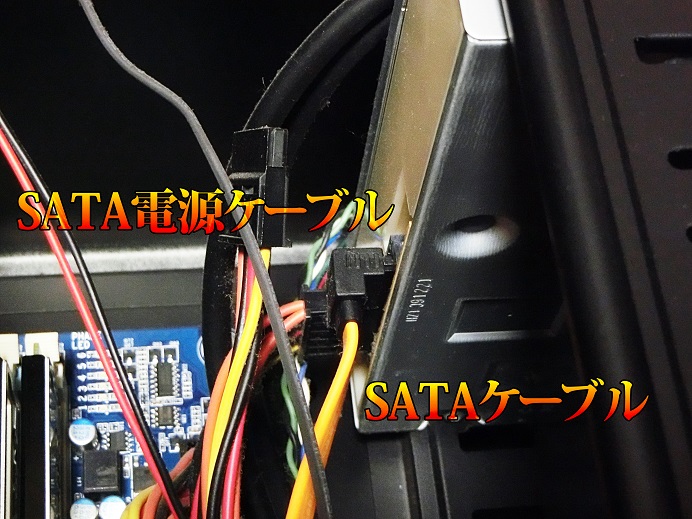

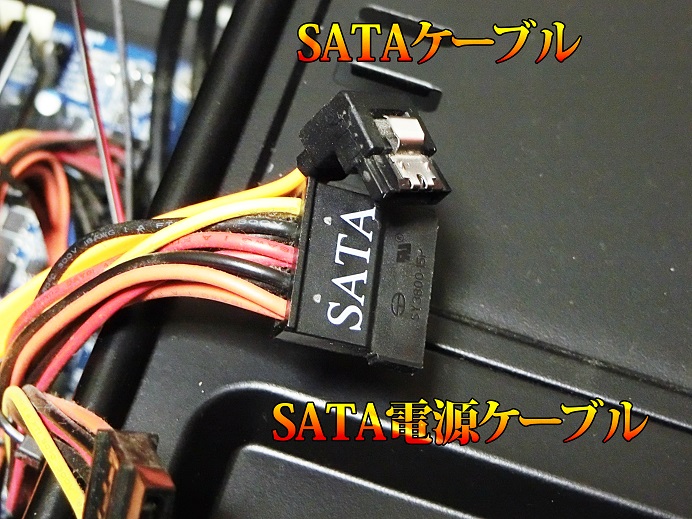

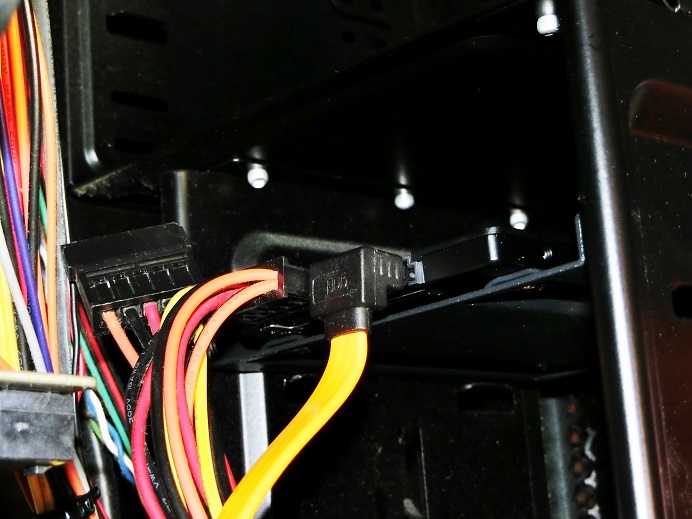

続いてDVDドライブから
SATAケーブルとSATA電源ケーブルを外します。

※作業するまえに必ずPCの電源を切って電源ケーブルは抜きましょう。




SATAケーブルの方はラッチが付いてるので
金具を押しながら（ロックを外す）引き抜きます。




SSDに取り付けます。

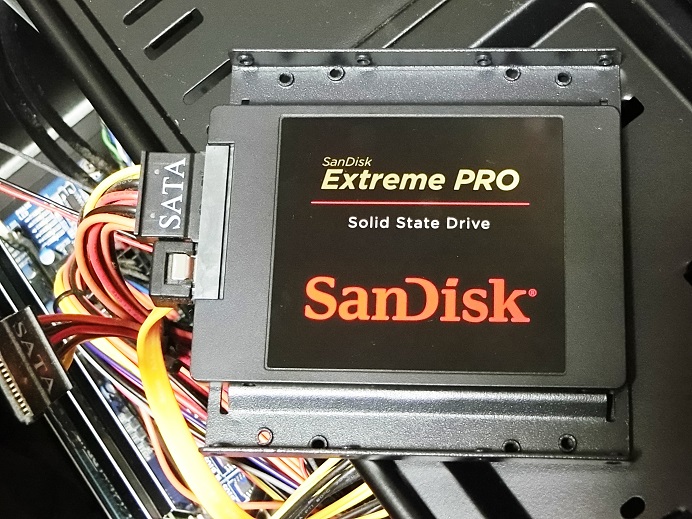

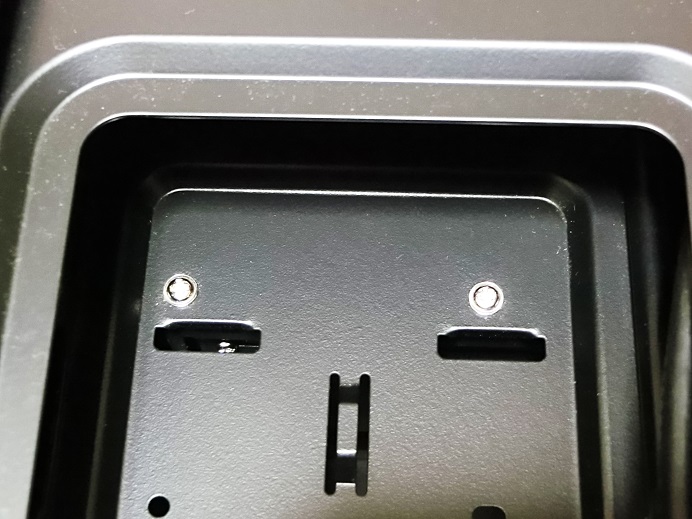

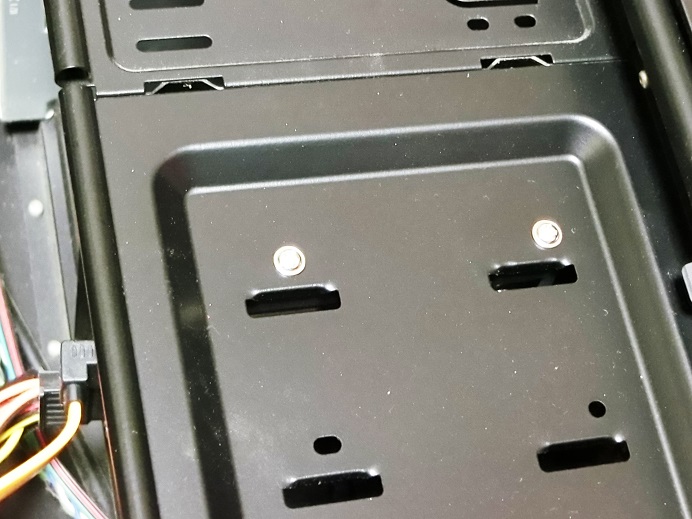

3.5インチベイにSSDを収めます。

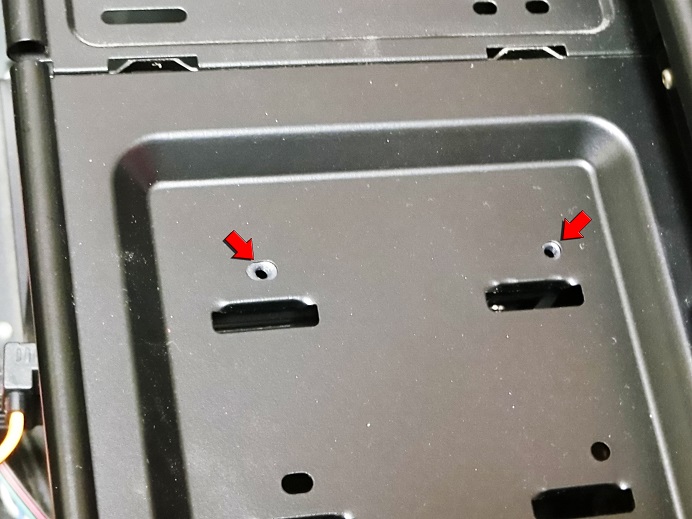

穴位置を調整して




ネジで止めます。




反対側も止めたら完了。

SanDisk SSD

変換マウンタ

SATA3ケーブル

■関連記事（メインPC）
（1）～確認編～
（2）～SSD選び編～
（3）～SSD取り付け編～
（4）～クローン作成編～
（5）～転送速度確認編～
（6）～急転直下編～
（番外編）HDDの転送速度を計ってみた

■関連記事（サブdynabook）
（1）～確認編～
（2）～インストールメディア作成編～
（3）～SSD取り付け編～
（4）～win10クリーンインストール編～
